Автоматический вакуумный фальцовщик CM 360T-4B

Фальцевальная машина Chinese Machines CM 360T-4B с четырьмя кассетами способна работать с бумагой формата до 360×750 мм. Устройство оснащено 4-мя кассетами и способно автоматически выполнять четырехкратное параллельное фальцевание. Дополнительно возможна комплектация машинами с различным количеством кассет — от 2 до 10, что позволяет реализовывать разнообразные схемы сложения бумаги, включая параллельную, двойную параллельную и рулонную фальцовку, а также другие сложные варианты фальцевания.

Гибкость конфигурирования фальцевальной машины дает возможность каждому создать линию для производства необходимых видов работ: различной акцидентной продукции (буклеты, лифлеты), информацию для почтовой рассылки, газеты, фармацевтические или парфюмерные мини-вкладыши и многое другое.

Особенности конструкции фальцевальной машины CM 360T-4B

• вакуумное устройство подачи листов с механизмом бокового равнения;
• высокостапельное устройство подачи листов (до 500 мм);
• 4 кассеты для параллельного фальцевания;
• централизованный пульт управления с возможностью программирования работы;
• удлиненный электромеханический выводной транспортер;
• фальц.кассеты ручной настройки;

Система фальцовки состоит из трёх ключевых компонентов: системы подачи бумаги, самой фальцевальной системы и устройства доставки.

• Подача бумаги осуществляется автоматически, поддерживая толщину стопки материала до 500 мм. Стол подачи оснащён функцией перемещения вверх и вниз для удобства эксплуатации.
• Направление подачи бумаги регулируется автоматически благодаря натяжной линейке — направляющей пластине, которая корректирует траекторию движения листа.
• Для контроля процесса используется вакуумное колесо и инфракрасные сенсоры. Когда лист приближается к колесу подачи на определённое расстояние, система инфракрасных датчиков активируется, определяя положение бумаги и перемещая стол подачи для её своевременной дозаправки.
• При работе применяется механизм обнаружения одиночного листа. Этот элемент гарантирует использование исключительно одного листа за раз. Если обнаруживается несколько листов сразу, оборудование автоматически останавливается.

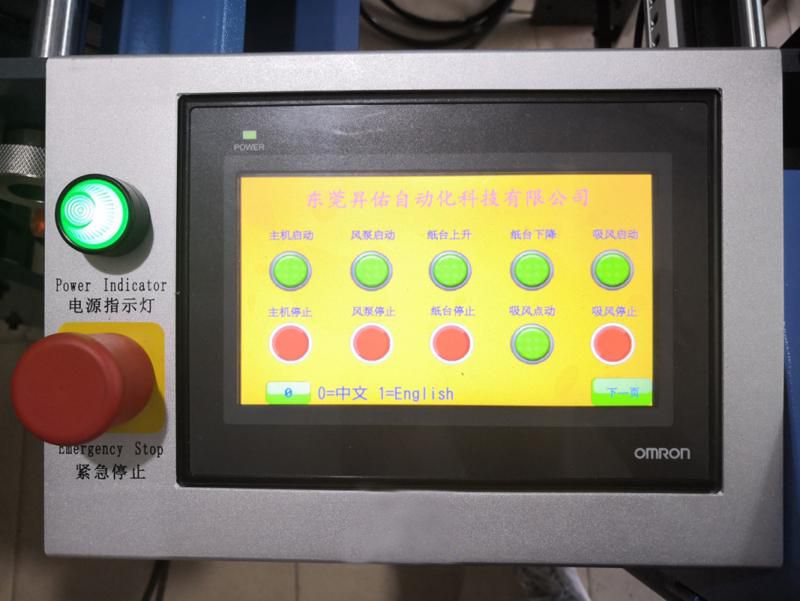

• Количество обработанных листов фиксируется электрическими датчиками, которые передают данные в систему управления ПЛК. Эти показатели выводятся на экран для визуального мониторинга. Система управления оснащена высококачественными компонентами и экранами марки OMRON, поддерживающими интерфейс на китайском и английском языках.
• Фальцевание выполняется винтовыми валиками, увеличивающими силу трения, что предотвращает скольжение даже при обработке особо гладкой бумаги.
• Регулировка положения кассет возможна двумя способами: грубая настройка с точностью до 1 см и точная регулировка до 1 мм. Первичная установка проводится устройством грубой регулировки, а если возникают отклонения, применяется точный механизм.
• Кроме того, предусмотрено устройство для биговки, которое создаёт линии сгибов на бумаге перед процессом фальцовки, что ускоряет и облегчает процесс обработки.

Стандартная конфигурация

• Вакуумное высокостапельное устройство подачи листов с механизмом бокового равнения;
• Регулируемая преобразователем частоты скорость;
• Управление с помощью программируемого контроллера PLC;
• Программируемая функция установки количества подачи листов;
• Удлиненный электромеханический выводной транспортер;
• Компрессор.

Дополнительные устройства (опции)

• Клеевая система для бесконвертных отправлений;
• Дополнительные кассеты: для увеличения производительности и расширения возможностей фальцовки можно установить дополнительные кассеты. Это позволит обрабатывать большее количество материалов и выполнять различные виды фальцевания.
• Фальцнож: обеспечивает выполнение поперечного сгиба бумаги либо работает совместно с фальцевальной машиной для аналогичной операции.
• Платформа дополнительной кассеты: Переходная платформа предназначена для транспортировки бумаги (или картона) к дополнительным кассетам. Она особенно полезна при работе с плотными материалами, позволяя аккуратно согнуть лист пополам.
• Вертикальный укладчик бумаги: этот модуль предназначен для аккуратного выравнивания и укладки бумаги, обеспечивая порядок и точность при финальной обработке.
• Поперечная четырехкассетная секция;
• Продольная биговка;
• Продольная перфорация;
• Продольная резка;

Несколько небольших видео примеров работы фальцовщика CM 360T 4B

Основные технические характеристики CM 360T-4B
